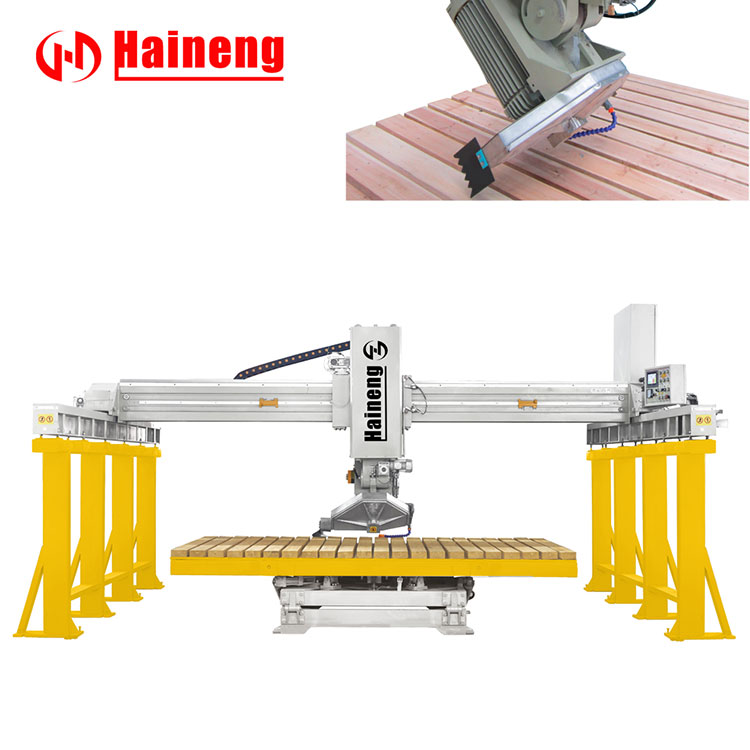

Көпір аралау машинасы

Көпір аралау станок - бұл негізінен мәрмәр, гранит және басқа тастарды кесу үшін қолданылатын тас өңдеуге арналған жабдықтың бір түрі. Ол негізінен көлденең арқалық пен біріктірілген тартпа жүйесінен тұрады және бойлық қоректену үшін сүйреу тақтасы жоғары және төмен жылжытылады. Көпірді аралау машинасы құрылымдық түрі бойынша алмас дөңгелек аралардың үш негізгі түріне бөлінеді, атап айтқанда, бір тұтқалы алмазды дөңгелек ара, порталдық алмазды дөңгелек ара және көпір алмазды дөңгелек ара. Көпірді аралау машинасы маңызды түрлердің бірі болып табылады.

1. Көпірді аралау станоктарының түрлері мен сипаттамалары:

1. Көпір аралас аралау машинасы: аралау машинасының бұл түрі микрокомпьютерлік басқару жүйесін және адам мен компьютердің өзара әрекеттесу интерфейсін қабылдайды. Сол және оң жақ пышақ берілістері импорттық инвертор арқылы басқарылады, ал жылдамдықты тастың материалына сәйкес реттеуге болады. Жоғары және төмен көтеру қос гидравликалық көтеруді қабылдайды, ал бағыттаушы су өткізбейтін, шаң өткізбейтін және майдың ағып кету сипаттамаларына ие жоғары дәлдіктегі хромдалған бағыттаушы баған + тозуға төзімді бағыттаушы жеңді қабылдайды. Негізгі қозғалтқыш тиімді және энергияны үнемдейтін қозғалтқышты, алдыңғы және артқы автоматты кесу дәлдігі жоғары бұрандалы гайка жетегін қабылдайды, ал негізгі бөліктер жоғары кесу тиімділігі, жоғары кесу дәлдігі артықшылықтары бар импортталған күрделі бөлшектер мен компоненттерді қабылдайды. , кесілген пластинаның жақсы тегістігі және жоғары тұрақтылығы. .

2. Гидравликалық көпірлі гауһар дискті аралау машинасы‌: Бұл аралау машинасы дәстүрлі алмас дискілі аралау машинасының негізінде гидравликалық көтеру жүйесін қосады, дәстүрлі бұранда мен гайканы беру әдісін өзгертеді, уақытты үнемдейді, тиімділікті арттырады және істен шығу жылдамдығын төмендетеді‌.

2. Көпір аралау станоктарына техникалық қызмет көрсету талаптары:

1. Күнделікті қолданғаннан кейін жабдықтың сыртқы түрін таза және ұқыпты ұстау үшін оның бетіндегі шаңды, тас сынықтарын, май дақтарын және басқа қоқыстарды тазалаңыз. Қоқыстың жиналуының жабдықтың дәлдігіне әсер етуіне жол бермеу үшін кесу басы, бағыттаушы рельстер және бұрандалар сияқты негізгі бөліктерді жүйелі түрде тазалаңыз‌.

2. Машинаны іске қоспас бұрын, болттар мен гайкалардың босауы сияқты әрбір бөліктің қосылымының беріктігін тексеріңіз. Электр жүйесінің қалыпты екенін, соның ішінде сымдардың зақымдалғанын және ашалардың босап қалғанын тексеріңіз. Салқындату жүйесінің кедергісіз екенін және салқындату сұйықтығының жеткілікті екенін тексеріңіз.

3. Жабдықтың кесу дәлдігін үнемі тексеріп отырыңыз, егер ауытқу табылса, оны уақытында реттеңіз. Кесу сапасын қамтамасыз ету үшін кесу басының тіктігін, параллельдігін және басқа параметрлерін реттеңіз‌.

4. Жабдықты пайдалануына сәйкес, кесу қалақтары, белдіктер, тығыздағыштар және т.б. сияқты тозған бөлшектерді үнемі ауыстырыңыз. Бөлшектерді ауыстырған кезде жабдықтың өнімділігін қамтамасыз ету үшін сенімді сапасы бар түпнұсқа бөлшектерді таңдаңыз.

5. Майлау майы. Кереуеттің екі жағындағы тірек тіреуіш май бассейнінің тығыздалуын және май деңгейін сақтаңыз. V-тәрізді бағыттаушы рельс пен төсек май бассейніндегі құрал сөресі де май деңгейін ұстап тұруы керек. Май нашарлағанда немесе су кіргенде, майды уақытында өзгерту керек. Көтергіш дөңгелек бағыттаушы майлау жүйесінің қолмен сорғысын 30# механикалық маймен толтырып, ауысымына кемінде бір рет майлау керек. Алға және артқа жылжымалы редуктордың, құрал беру редукторының және шпиндель майының терезесінің май деңгейін жиі қадағалаңыз және майды жылына кемінде бір рет ауыстырыңыз.

Өнім сипаттамасы:

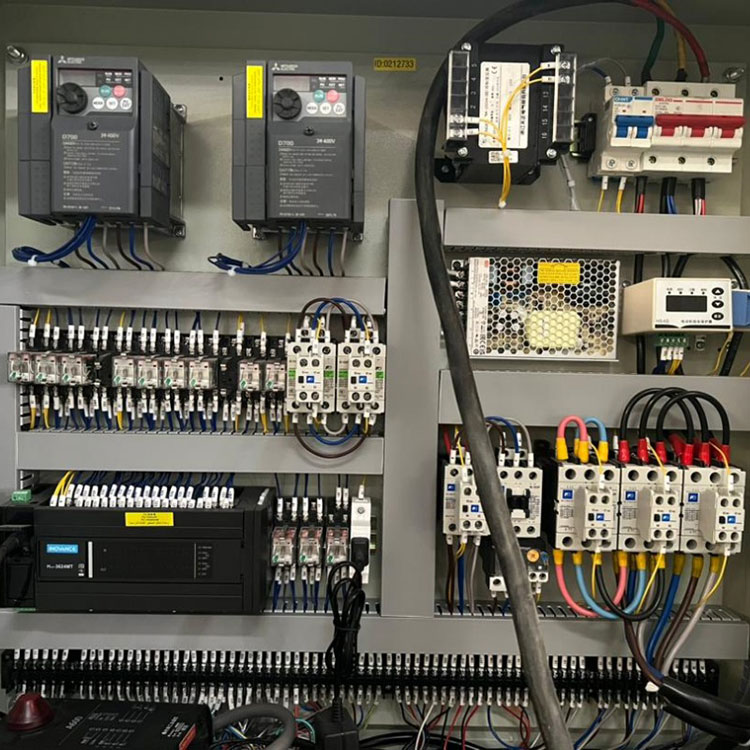

Бұл құрылғы микрокомпьютерлік басқаруды, сенсорлық жұмыс интерфейсін және сымсыз қашықтан басқару құралын қабылдайды және адам мен машина диалогы икемді.

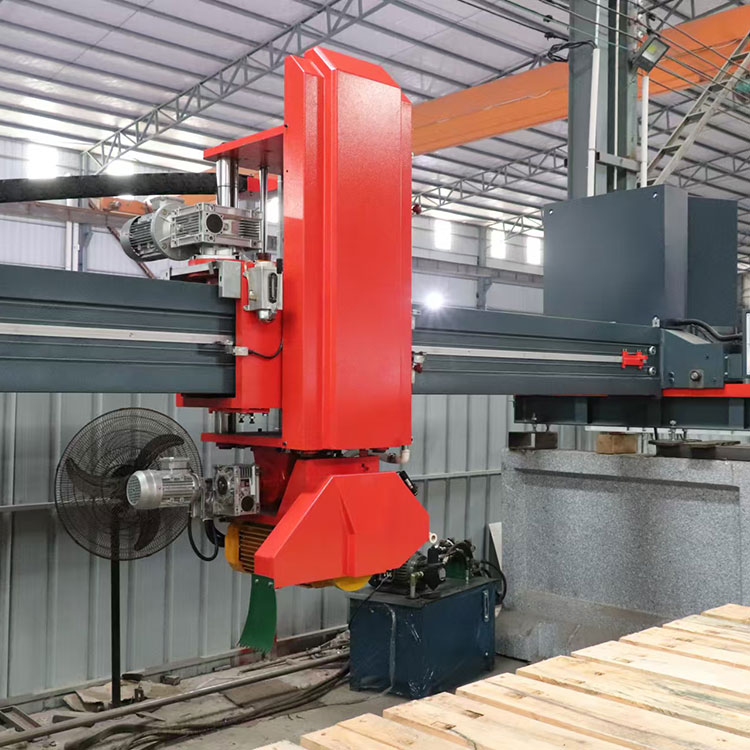

Негізгі басқару компоненттері - барлық халықаралық танымал бренд компоненттері, сәуле майға батырылған қос V-тәрізді жолды қабылдайды, көлденең кесу қадамсыз жылдамдықты реттеуді қабылдайды, ал бойлық сегменттеу механизмі машинаның жұмыс дәлдігін қамтамасыз ету үшін жоғары дәлдіктегі магниттік тауларды санауды қабылдайды.

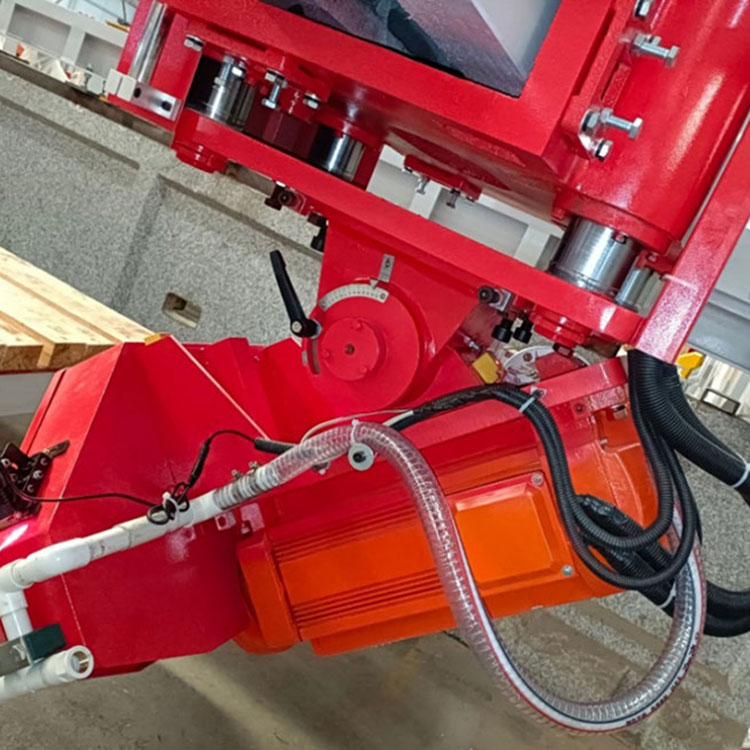

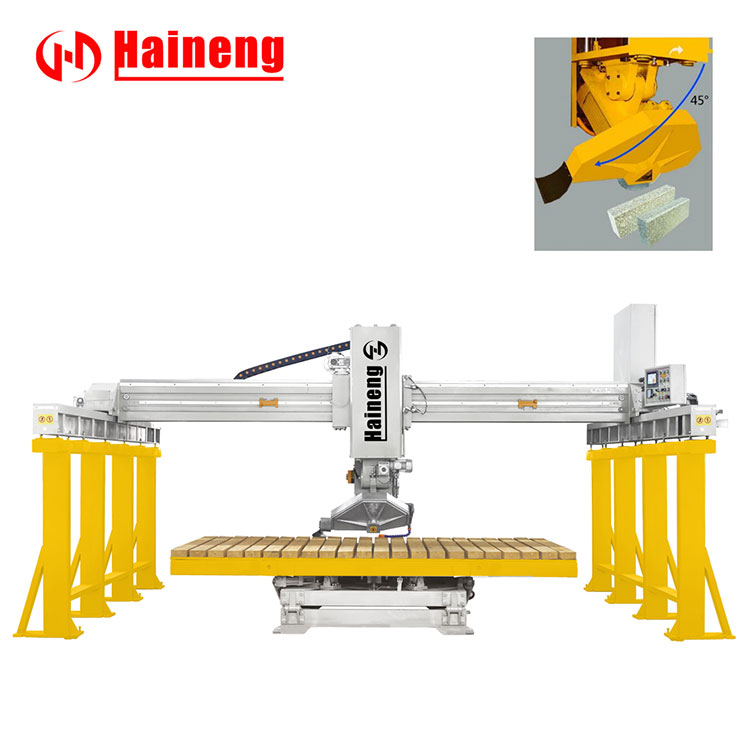

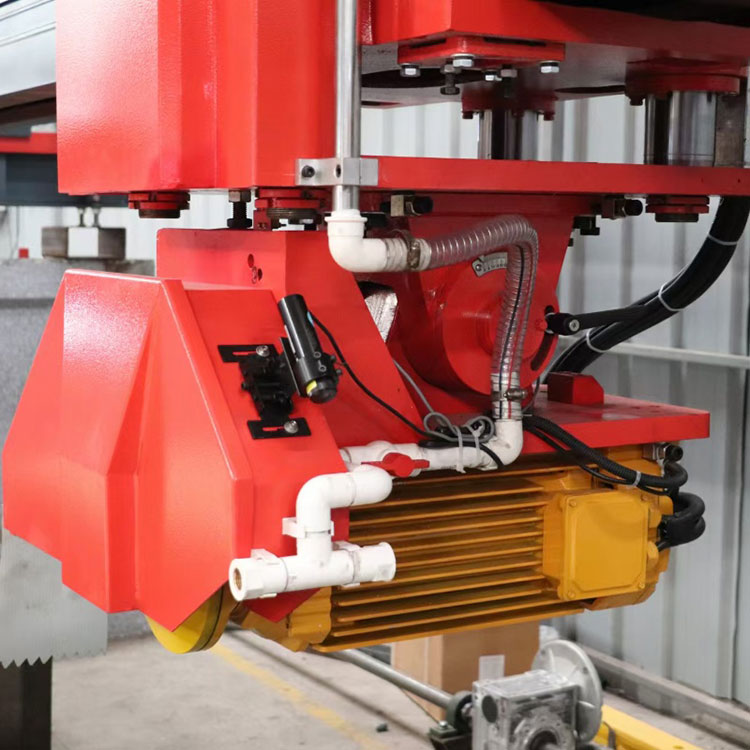

Ара дискі автоматты түрде 45 градусқа еңкейтіледі, ал үстел 45 градусқа автоматты түрде 360 градусқа бұрылады. Оны кез келген бұрыштық позициямен және тежеумен секіруге және орналастыруға болады. Ол тікбұрышты, сегізбұрышты, дөңгелек, дөңгелек және шағын және орташа бұрыштардың пішінін қия алады. Профильдеу функциясын таңдай алады.

Техникалық параметрлері:
